Máy mài hình trụ

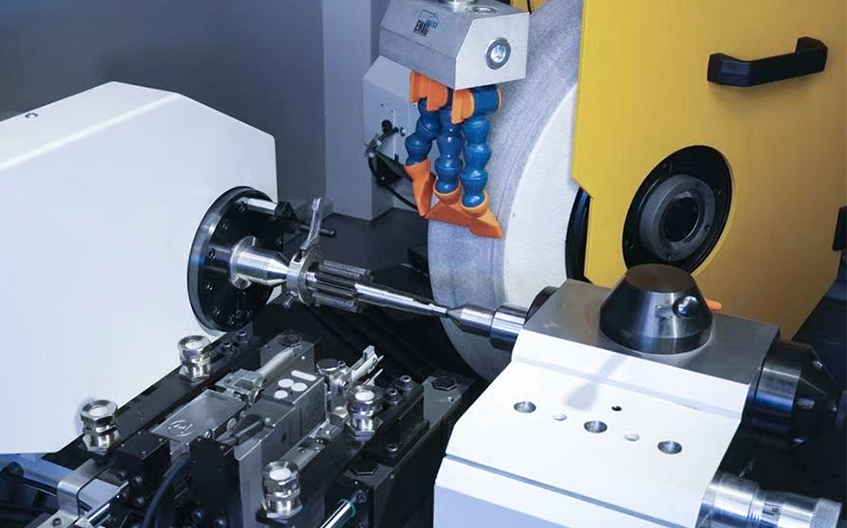

Nói một cách đơn giản, nguyên lý làm việc của máy mài hình trụ cũng tương tự như nguyên lý quay các vòng tròn bên ngoài trên máy tiện. Sự khác biệt là máy tiện sử dụng dụng cụ tiện để cắt, trong khi máy mài hình trụ sử dụng bánh mài quay tốc độ cao để mài, mang lại độ chính xác gia công cao hơn nhiều so với máy tiện thông thường.

Nguyên tắc làm việc

  • Phần đầu làm cho phôi quay với tốc độ không đổi.
  • Bánh mài chạy ở tốc độ cao để thực hiện cắt siêu mịn trên bề mặt phôi.
  • Bàn làm việc điều khiển phôi di chuyển qua lại để hoàn tất quá trình mài toàn bộ vòng tròn bên ngoài.

Máy mài hình trụ trơn: Phôi được đỡ bằng tâm, bàn làm việc chuyển động qua lại, bánh mài tiến theo chiều ngang. Thích hợp cho các bộ phận trục chung như trục động cơ và trục truyền động.
Máy mài hình trụ đa năng: Được trang bị cơ cấu mài bên trong, có khả năng gia công phôi côn. Áp dụng cho các trục yêu cầu gia công vòng tròn bên trong và bên ngoài tích hợp và trục côn.
Máy mài trụ CNC: Được điều khiển bởi hệ thống CNC, hỗ trợ liên kết đa trục, mài bánh xe tự động và bù chính xác. Lý tưởng cho các trục có độ chính xác cao, hình dạng đặc biệt và sản xuất hàng loạt trục tiêu chuẩn.
Máy mài mặt và hình trụ: Mài đồng thời vòng tròn bên ngoài và mặt đầu phôi. Được sử dụng cho trục bậc, trục bánh răng và các bộ phận khác yêu cầu độ thẳng đứng giữa mặt cuối và vòng tròn bên ngoài.
Ưu điểm cốt lõi: Lợi ích chính
  • 01

    Độ chính xác gia công cực cao cho các yêu cầu về độ chính xác cao cấp



    Máy mài trụ là thiết bị gia công có độ chính xác cao cho các bộ phận trục, có khả năng gia công tinh ở mức micron. Độ tròn của nó đạt 0,001mm, dung sai kích thước được kiểm soát trong phạm vi ± 0,002mm và độ nhám bề mặt có thể đạt được mức gương Ra 0,02μm. Nó lý tưởng để gia công các bộ phận có độ chính xác cao như trục xoay chính xác, vít me và các bộ phận hàng không vũ trụ.
  • 02

    Khả năng tương thích mạnh mẽ cho các phôi đa dạng

    Máy này có phạm vi xử lý rộng. Với các phương pháp vận hành khác nhau và các thiết bị cố định đặc biệt, nó có thể xử lý các trục bậc, các bộ phận côn, trục lệch tâm và các mặt đầu phôi. Máy mài hình trụ đa năng cũng có sẵn để mài lỗ bên trong, dễ dàng đáp ứng nhu cầu gia công của nhiều loại phôi trục có hình dạng đặc biệt.
  • 03

    Dữ liệu định vị ổn định với độ đồng tâm vượt trội



    Thông qua việc định vị đầu lỗ trung tâm, nó đảm bảo hiệu quả độ đồng tâm giữa vòng tròn bên ngoài phôi và các lỗ trung tâm. Dữ liệu định vị thống nhất không thay đổi sau khi kẹp lặp đi lặp lại, phù hợp với gia công liên tục nhiều quy trình. Lợi thế định vị này không thể sánh được với các máy mài không tâm.
  • 04

    Nâng cấp thông minh CNC nâng cao đáng kể năng lực xử lý

    Máy mài trụ CNC được nâng cấp đầy đủ chức năng. Họ nhận ra quá trình mài tiếp theo các cấu hình phức tạp như trục cam và trục khuỷu, đồng thời hỗ trợ mài mòn và mài mòn bánh xe tự động. Các loại phôi có thể được chuyển đổi nhanh chóng bằng cách thay đổi chương trình, hoàn toàn phù hợp với việc sản xuất hàng loạt linh hoạt.
Lựa chọn & Ứng tuyển: Nó có phù hợp với bạn không?

Các bộ phận gia công điển hình theo ngành

Máy móc chính xác: Trục máy công cụ, vít bi, dẫn hướng tuyến tính
Sản xuất ô tô: Trục khuỷu, trục cam, trục hộp số, trục bánh răng
Hàng không vũ trụ: Các bộ phận của thiết bị hạ cánh, trục dẫn động động cơ, ống lót có độ chính xác cao
Công nghiệp khuôn mẫu: Lõi khuôn, chân đẩy, chân dẫn hướng
Thủy lực & Khí nén: Thanh piston, ống van thủy lực


Những điểm cốt lõi để lựa chọn máy mài

1. Lựa chọn theo hình dạng phôi

Yêu cầu mài các phôi có bậc, côn và mặt đầu: Chọn máy mài hình trụ
Trục đơn giản, trơn không có lỗ tâm: Ưu tiên máy mài không tâm để đạt hiệu quả cao hơn


2. Lựa chọn bằng độ chính xác gia công

Yêu cầu độ chính xác cao: Độ tròn ＜ 0,002mm, độ nhám bề mặt Ra ＜ 0,2μm, sử dụng máy mài hình trụ chính xác
Yêu cầu chung về độ chính xác: Máy mài hình trụ thông thường là đủ


3. Lựa chọn theo lô sản xuất

Sản xuất đơn chiếc, lô nhỏ & đa dạng: Có thể áp dụng máy mài trụ thủ công/CNC
Sản xuất tiêu chuẩn hóa hàng loạt: Ưu tiên máy mài không tâm hoặc máy mài hình trụ chuyên dụng

4. Lựa chọn theo chức năng mài

Cần mài trụ cả ngoài và trong: Chọn máy mài trụ đa năng
Chỉ yêu cầu mài hình trụ bên ngoài: Sử dụng máy mài hình trụ thông thường
